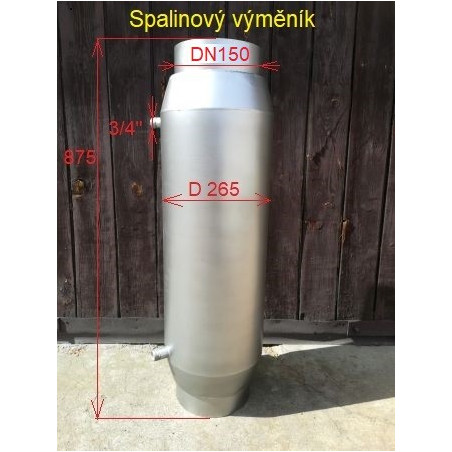

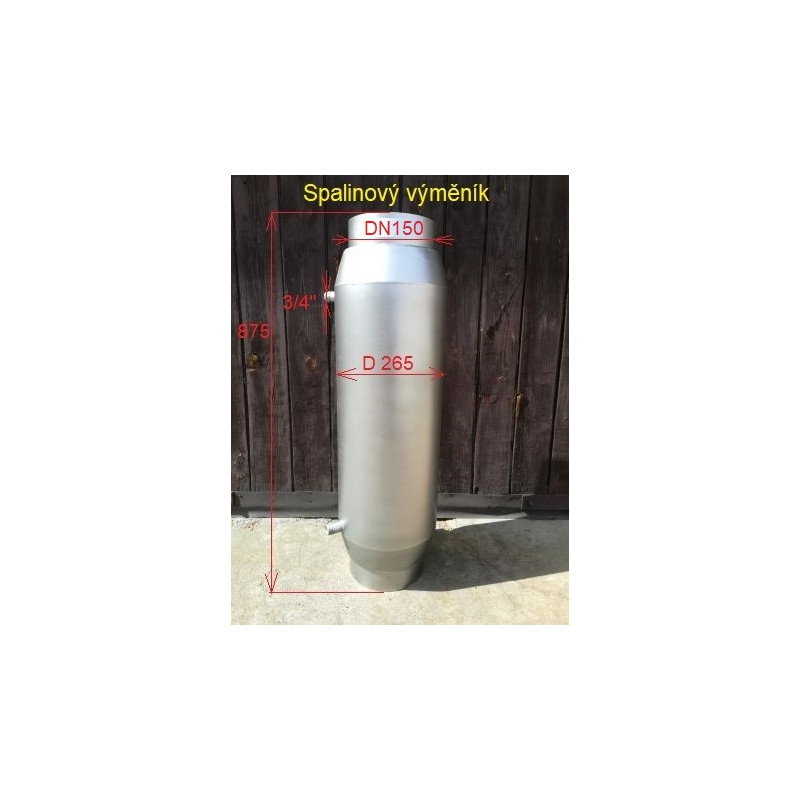

Spalinový výměník DN150
Kód: 936
Spalinový teplovodní výměník byl vyvinut za účelem využití odpadního tepla ze spalin plynových kouřovodů destilačních/rektifikačních kotlů pálenic (2-0417).
Využítí je možné i ze spalin od jiných zdrojů (např. krbová kamna).
Výměník je svařované konstrukce s nerezového plechu jakosti 1.4301. Zvýšená teplosměnná plocha 1,16 m2 zvyšuje účinnost výměníku.
Základní provedení pro kouřovod DN150 a montážní délka ca 800 mm. Výměník je opatřen nákovky pro vstup a výstup topné vody o dimenzi 3/4" (vnější závit) a vnitřním sběrným žlábkem na obou koncích na kondenzát.
Dimenze připojení kouřovodů - pro plynové topeniště (pro tuhá paliva se výmění otočí):
- dolní D= 149 mm vnější, horní D= 151 mm vnitřní (tuhá paliva - dolní D=151 mm vnitřní, a horní D=149 mm vnější)
Pro topné okruhy s provozním tlakem max. 1,8 bar. Jiné provedení možné.
Volitelné:
- koleno s odvodem kondenzátu jako konzola výměníku
- nákovek pro odvod kondenzátu ze sběrného žlábku výměníku
936
2 ks
Parametry
- Hmotnost
- 22 kg
- Rozměry
- 900x350x270 mm
- Pracovní výkon
- 2-7 kW
